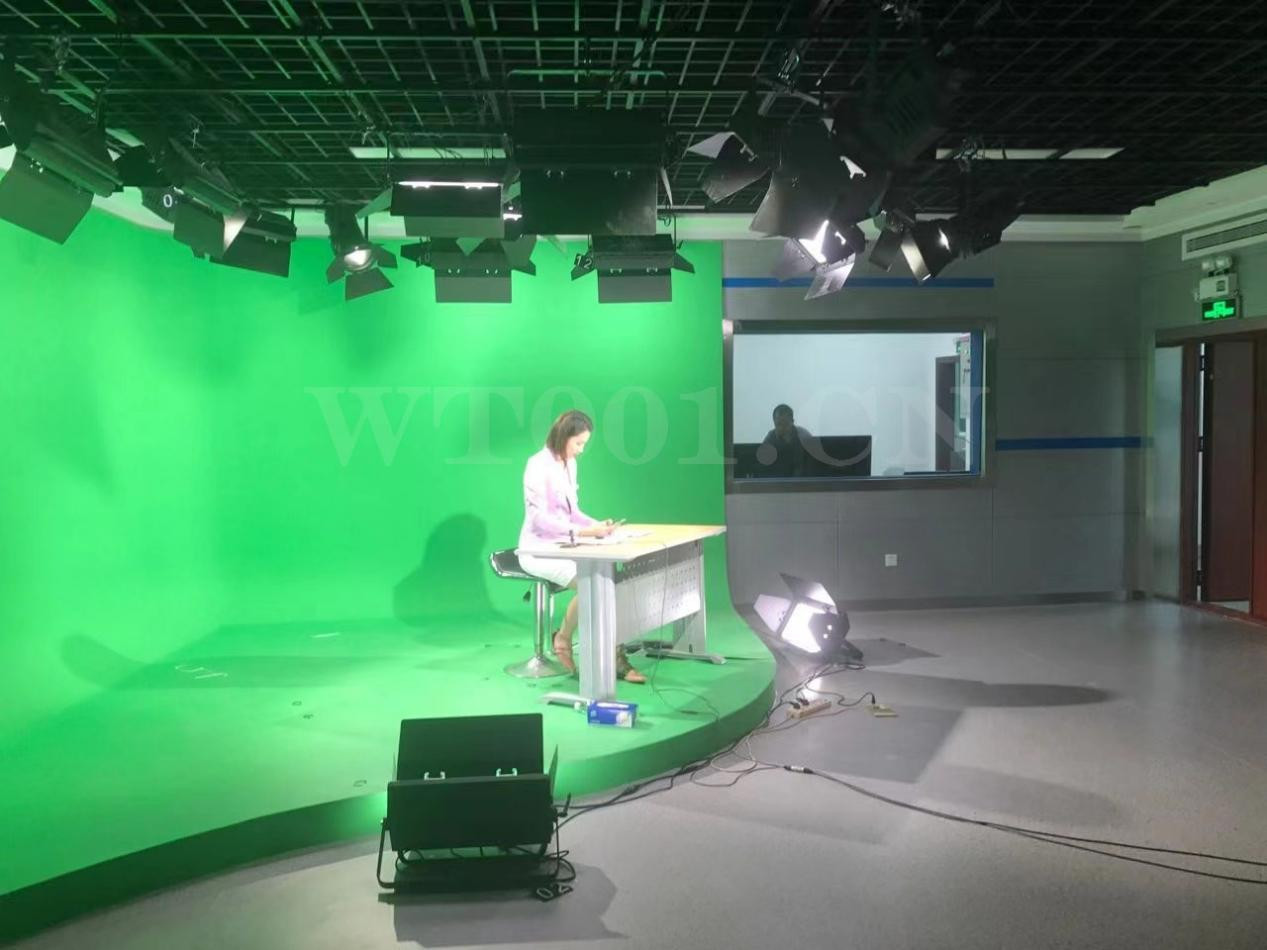

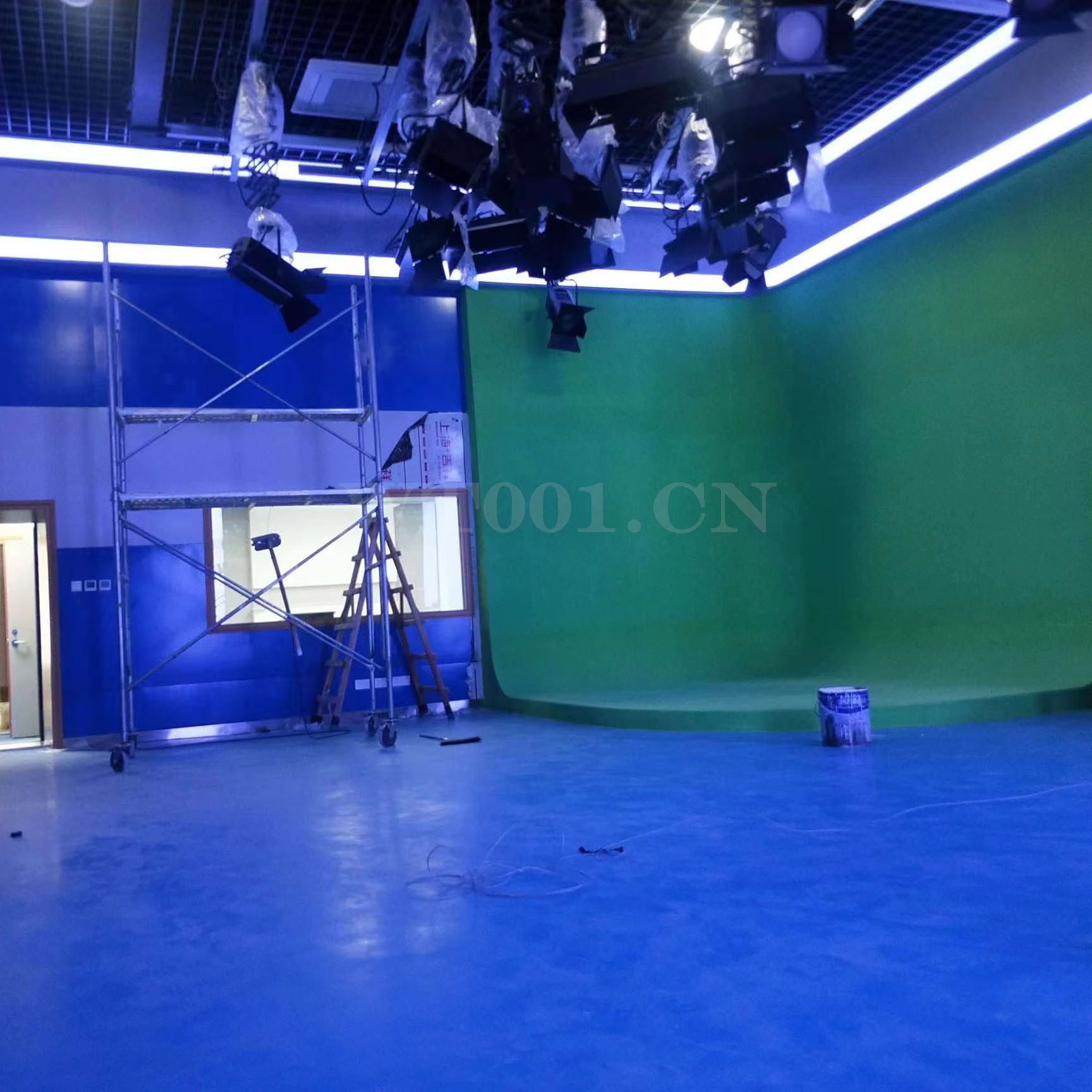

[提要]电动恒力铰链伸缩器，又叫电动恒力铰链吊杆，是演播室灯具吊挂的核心配件。电动恒力铰链采用304超软不锈钢钢丝绳双绳吊挂结构，承重力和安全系数高，更换不同型号的灯具均不需要调整。 结构紧凑，安装简便，易于维修，使用方便、灵活，是XR演播厅，中小型演播室，虚拟演播室，小型舞台，直播间，报告厅等演出空间内、直接或间接为演出服务的机械设备。

电动恒力铰链与标准型、承重王恒力铰链最大的区别是：电动升降，DMX512信号控制，有效的提高了工作效率，承重能力大2-35KG；电动恒力铰链采用的是数字集成模块控制电机的工作模式，控制模块选用精密的电子器件，电路设计精确，可自由设置铰链地址码，完成单控或者群控；行程限位采用编程控制，具备定位准确、安全可靠、外观精美、调整简便、使用寿命长等特点。电动恒力铰链配有轨道尼龙滑轮(也可配装电动行车、灯钩或固定安装夹板)，可直接安装在演播室铝合金轨道或承重钢结构上，只需要在室内通过DMX512控制台调整，非常的便捷，大大的降低了劳动强度，提高了工作效率。

今天，舞台维保网小编联合XR技术网、酒吧设计网、丁丁舞台技术培训中心、思成舞台设计有限公司、相关安装企业技术主管、部分生产厂家再结合一些可以查询的公开技术资料，整理并分享了电动恒力铰链水平吊杆一文，用于舞台机械设备的维护维保，让您从事舞台技术工作事半功倍！

关键词：电动恒力铰链水平吊杆,吊杆维修,吊杆维保,舞台吊杆维保,吊杆运维,舞台设备维修,舞台吊杆维护,舞台吊杆保养,展厅设备维修,舞台吊杆售后服务,舞台吊杆年保服务,舞台设备运维,吊杆快修,吊杆检修,吊杆修理,吊杆整修,吊杆返修,吊杆修复

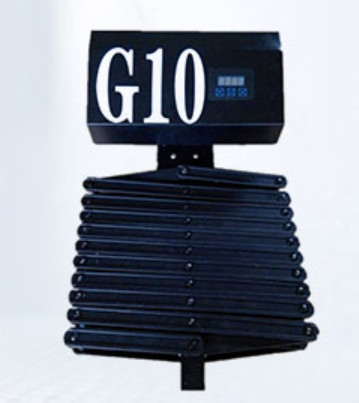

电动恒力铰链水平吊杆，电动铰链水平吊杆。

电动恒力铰链杆体上配装调光/防水防尘直通和多路DMX512信号、机械灯控制等插座，可吊挂各种灯具，包括电脑灯、效果灯、LED灯具及机械灯具和数控灯具等。电动遥控或512信号控制可以使得水平吊杆在高度上电动上下升降、电动左右方向滑动移动。

电动恒力铰链水平吊杆长1.5米，配3路3芯信号插座及16A电源插座，配随行电缆。采用单层灯杆配合铝合金线槽结构，线槽采用铝合金型材制成，强弱电分开走在线槽内。

电动恒力铰链控制方式：

1、遥控和512信号两路同时控制；

2、遥控／512信号单路控制。

技术参数：

自重：15kg;

提升重量：≧25kg;

提升速度：6米/分;

行走速度：2米/分；

电源：24VDC；

功率：铰链50W／行车6W

一、电动恒力铰链吊杆的安装方法及注意事项：

　　将吊杆滑车（或安装板）固定于铝轨（或承重钢结构）处，使吊杆保持自然垂直。安装时请保证吊杆完全收紧，检查吊杆上所有螺丝或配件无松动后，再将灯具正确安装于吊杆下端，将灯具电缆正确固定于铰链后线卡内，用扎带扎紧，插上铰链两端信号及电源插头即可。

二、电动恒力铰链吊杆参数设定的方法：

　　在通电状态下，按面膜中间功能键3秒钟进入地址码设置界面（1d编码），按左/右键调整，按功能键保存；按面膜中间功能键6秒钟进入保护限位设置界面（1H编码），点按功能键切换，按依次进入：1H升降电机下降值→1U升降电机上升值→2H水平电机右行值→2U水平电机左行值（如无水平电机后两项设置可忽略），按左/右键调整，后按功能键保存。

三、电动恒力铰链遥控器的使用方法：

　　在待机状态时按数字键，输入所选吊杆编码（单号码单选，双号码双选），显示屏编号闪烁则选号成功，按动1键吊杆下降→再按动1键吊杆动作停止→再按动1键吊杆上升→再按动1键吊杆动作停止。若继续选号下台吊杆，系统会自动保存上台参数；30秒无操作编码会停止闪并保存退出至待机状态。

　　如：操作02号吊杆时，按键2→显示屏显示02并闪烁→按动1键吊杆下降→再按动1键动作停止→再按动1键吊杆上升→再按动1键动作停止，随后按任意数字键，吊杆退出02号选号状态，保存参数并进入待机状态。

四、电动恒力铰链控制台的使用方法：

　　1、选号：正确接通控制台后，打开控制台总开关，控制台显示待机界面∩-00，输入吊杆编码并按确认键，此时控制台界面为E-所选吊杆编码；

　　2、发送指令：选好号后，长按上升键吊杆开始上升，松手吊杆停止动作；长按下降键吊杆开始下降，松手吊杆停止动作。当吊杆动作触发上升和下降保护时，吊杆会自行停止动作，此时可反动作操作吊杆；

　　3、再次选号：可直接输入新号码并按确认键，无需清除老号码；

　　4、吊杆联动：待机时按下记忆键，控制台界面为ㄈ-00，选号并确认，再次选联动号并确认，再执行动作指令，则所选择吊杆可同时动作。（建议联动吊杆数量为2-5个）

五、电动恒力铰链注意事项：

　　1、吊杆需吊挂3-30KG负重方可开机试车；

　　2、请根据实际使用情况调整吊杆上升和下降保护值；

　　3、遥控器使用时请拉出天线，在吊杆下方无障碍操作，点压按键力度适中，速度不宜过快，信号不稳定时可考虑更换遥控器电池（12V 23A）。
