一、舞台机械产品分类

(一)舞台幕布

(二)台上舞台机械

1.刚性防火幕

2.对开LED显示屏

3.电动对开大幕机

4.舞台电动吊杆

5.电动前檐会标幕/电动景杆

(三)台下舞台机械

1.升降舞台

2.升降乐池

3.弹簧舞台

4.伸缩舞台

5.旋转舞台/旋转展台

6.旋转餐厅

(四)栅顶葡萄架

(五)控制系统

二、舞台机械产品展示介绍

(一)舞台幕布

舞台幕布是影剧院、礼堂、俱乐部、演播厅、多功能厅及体育馆等场所舞台上不可缺少的设备，它起着装饰舞台、提高演出效果的作用。广泛使用的舞台幕布有舞台大幕、前檐会议幕、檐幕、横侧幕、二道幕、纱幕、底幕、天幕、吸音幕等种类。

所有舞台幕布经过防火阻燃处理，执行公安部GB20286-2006B《纺织物燃烧性能测定垂直法》防火要求及F2T43013-1999《丝绒织物》阻燃标准，达到B1级防火阻燃，其耗氧指数远大于国家标准。

舞台幕布选料方面：满足密度要求，防止幕布透光；满足扩声吸音要求；满足光效色彩要求；满足柔软垂直要求。制作工艺精良，确保整套幕布色彩一致，连接牢固，精心考究并结合艺术效果制作。

 ✧幕布材料：

金丝绒、真丝乔绒、麻绒、棉稠、帆布、尼龙纱面料等。

✧幕布类型：

蝴蝶幕（包括3倍、2倍弧形折）、常规打折幕（包括3倍、2倍竖型折或称3:1、2:1普通幕）、平幕（或称1:1幕）。

✧制作工艺：

幕布均经阻燃处理，在透光性、吸音系数、柔软垂直度、光效色彩上均符合公安部GB20286-2006B《纺织物燃烧性能测定垂直法》，防火要求及F2T43013-1999《丝绒织物》阻燃标准，达到B1级防火阻燃，其耗氧指数远大于国家标准。

✧幕布种类：

1.横帘幕(横条幕)：常用墨绿色，悬挂在普通吊杆和加长杆上，位于镜框舞台台口上方的幕布。与左右两侧的侧帘幕相配合，起到控制演出空间的视线的作用。

2.侧帘幕(侧条幕)：位于舞台左右两侧，颜色与横帘幕一致，其对舞台表演区域起限制作用，其平行、正“八”字、倒“八”字等吊装方式可以改变舞台表演区平面的开头对舞台后部空间进行遮挡，引导、控制观众的视线集中在规定的表演区内。其主要作用是美化舞台，遮挡观众对侧台的视线。

3.白天幕：位于镜框舞台演出空间最后部位，作为表现演出背景环境的幕布。其高度和宽度通常大于台口尺寸，可根据演出需要，将其设计成平面幕或弧型宽幕。白天幕朝向观众席的内侧，可用天排灯、幻灯等进行照明或投射各种色彩形象，与整个舞台空间形成一个整体的画面。一般采取白色细帆布为材料，色白、吸光性能好。

4.黑底幕：位于舞台后部天幕之前，适合于表现为黑暗的场景空间，在歌舞戏剧中表现室外以及夜或者虚无状态，同时杂技表演时作背景幕用。采用黑麻绒三折一艺术制作。

5.前檐会标幕：前檐会标幕是处于舞台大幕前、台口上的横幕，可以挡住观众对舞台前沿上空的视线柱，起装饰美化舞台的作用。前檐会标幕与大幕形成配套，既衬托了舞台大幕，也可根据不同的会议、演出，自如更换标语。

6.大幕：舞台大幕是观众厅与舞台之间起分割作用的幕，是舞台的门户，也是舞台的主要幕布。主要用于会议、演出开始和结束时的开闭，有时也可用作场幕。位于镜框舞台台口的内侧，镜框舞台与假台口之间。大幕有多种闭形式，例如：对开式大幕机、升降式大幕机、串叠式提式大幕机、单侧开闭式大幕机以及斜拉式大幕机等。大幕的颜色和面料可直接影响观众的视觉，要求庄重而典雅。

7.二道幕：二道幕为独唱、独奏、曲艺等节目服务，起突出主角，烘托氛围的作用。位于舞台大幕之后，与第二道沿侧幕相近的一道幕。通常是以三倍打折制成对开幕，分对开或提升两种形式。

8.三道幕或会幕(供选择的）：主要为如开会议作后场的隔断作用，突出会议的重要性，烘托会议气氛。

9.纱幕：一般不作为剧场的固定装置，是以薄质地带有网状孔眼的棉布或化纤材料制成的半透明幕布。除本身所具有的轻薄，打折后可以制作成各种装饰幕特点以外，还具有一定的透光作用。舞台上常用白纱幕、黑纱幕、纱画幕表现场景环境，从纱画幕后面向景物投光可以显现隐藏在后面的人物和空间环境，从而易于表现梦幻、回忆的虚拟场面；从前面向纱幕投光可以表现渲染纱画幕上所画的形象；从纱幕背面向纱幕后投光时，纱画幕前面所画的形象看起来则不复存在。其他单色纱幕也具备以上特点，只是白色及浅色纱幕反光效果强，深色、黑色纱幕可以更好地吸收舞台上的散射光，更易于表现虚拟、朦胧的幻觉空间效果。

纱幕有多种纺织方法，舞台最常使用的是被称为“象眼纱”的六菱形孔状的织物。

                                                                                             舞台

(二)台上舞台机械

1.电动对开大幕机

舞台大幕是观众厅与舞台之间起分割作用的幕，是舞台的门户，也是舞台的主要幕布,位于镜框舞台台口的内侧，镜框舞台与假台口之间。主要用于会议、演出开始和结束时的开闭，有时也可用作场幕。

舞台大幕有多种开闭形式，例如：对开式大幕机、升降式大幕机、串叠式提式大幕机、单侧开闭式大幕机以及斜拉式大幕机等。较流行的大幕机为均匀伸缩对开式大幕机，可使幕布在运动过程中呈现均匀褶皱，美观大方。

电动对开大幕机由钢结构架、铝合金导轨、均缩拉幕机构、传动装置、转向滑轮组等组成，国标配套水平轮、倒向轮、带传动钢丝绳卡槽。

小车滚轮带轴承丁字轮，材质为优质尼龙，内装轴承，能达到减少轨道摩擦，延长轨道使用寿命。采用Φ3.0钢丝绳，保证在最大载荷及最大加速度下钢丝绳安全系数不小于10。对开幕卷扬设置在大幕桁架上，幕体中间重叠 1.5 米，两侧延伸至可以使幕体缩到舞台建筑台口以外。

对开幕开启、关闭时，两侧可以同步运动。其性能稳定，使用寿命长，不易损坏。整体运行平稳，能承受足够大的侧向推力，完全保证设备运行无变形，在安全保障系统方面安装电动机制动装置、多重保护装置，操作起来安全可靠。

技术参数：

驱动方式：拽引驱动

最大牵引力：400kg

布幕行走速度：0.01m/s~1.2m/s

拉幕宽度：0~30m

外形尺寸：470mm（长）*260mm（宽）*280mm（高）

运行噪音：≤50dB

                                                                              舞台卷扬机

2.舞台电动吊杆

电动吊杆是影剧院、礼堂、俱乐部、演播厅、多功能厅及体育馆等场所悬挂灯具和景幕的工具。

电动吊杆由主体框架、驱动减速电机、缠绕卷筒、吊杆、收线框、吊点滑轮、转向滑轮组、灯具接插件、电气控制元器件等部件组成，并配置钢丝绳和配件等，设有超程开关。

传动系统采用电磁抱闸制动电机，减速器采用高精度硬齿面减速器或模块化设计，易于系统集成，效率高；螺旋槽式卷筒，一层排绳，单层缠绕4~6吊点，配置φ5.0mm航空钢丝绳，保证不背绳；吊点滑轮、转向滑轮组为两点防跳轮，防钢丝跳槽、卡绳，采用滚动轴承支承，可防止钢丝绳脱槽。

传动平稳、效率高，运行噪音低：整机软起软停，无颤动，上升、下降定速运行，在80%额定载荷和80%的最大速度下运行造成的噪声≤50dB。当吊杆升、降至某一位置时，ABS抱死系统立即断火紧锁马达，这样确保吊杆停至此位置下滑系数最小,安全性达到高，且强弱电分开控制。

多重防护装置，安全系数高：设置电磁抱闸制动电机、优良蜗轮蜗杆自锁减速机及上下限位、冲顶保护等保护装置，操作简单，定位准确，可实现点控或远程控制。

技术参数：

吊杆体长度：0~20m

吊点数：4~6个

升降速度：0.18m/s

提升荷载：200kg~800kg

控制方式：点控或远程控制

运行噪音：≤50dB

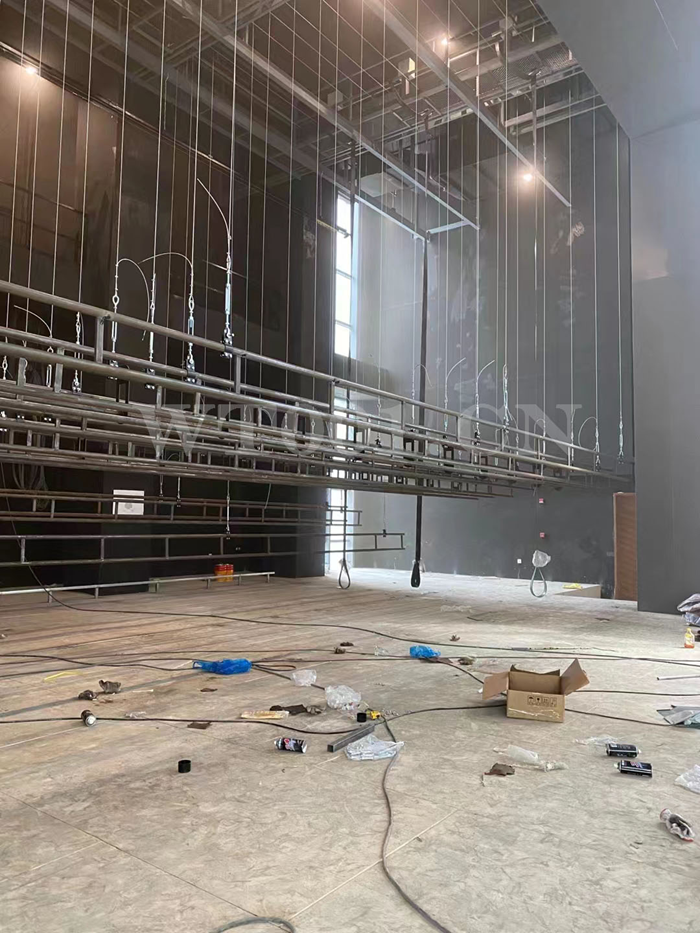

                                                                             舞台幕布及吊杆

3.电动前檐会标幕/电动景杆

前檐会标幕是处于舞台大幕前、台口上的横幕，可以挡住观众对舞台前沿上空的视线柱，起装饰美化舞台的作用。前檐会标幕与大幕形成配套，既衬托了舞台大幕，也可根据不同的会议、演出，自如更换标语。

电动前檐会标幕/电动景杆由主体框架、驱动减速电机、缠绕卷筒、吊杆、吊点滑轮、转向滑轮组、灯具接插件、电气控制元器件等部件组成，并配置钢丝绳和配件等。

电动前檐会标幕/电动景杆传动系统采用电磁抱闸制动电机，高精度硬齿面减速器；螺旋槽式卷筒，一层排绳，单层缠绕4~6吊点，配置φ5.0mm航空钢丝绳，保证不背绳；吊点滑轮、转向滑轮组为两点防跳轮，防钢丝跳槽、卡绳，采用滚动轴承支承，可防止钢丝绳脱槽。

传动平稳、效率高，运行噪音低：整机软起软停，无颤动，上升、下降定速运行，在80%额定载荷和80%的最大速度下运行造成的噪声≤50dB当吊杆升、降至某一位置时，ABS抱死系统立即断火紧锁马达，这样确保吊杆停至此位置下滑系数最小,安全性达到高，且强弱电分开控制。

多重防护装置，安全系数高：设置电磁抱闸制动电机、优良蜗轮蜗杆自锁减速机及上下限位、冲顶保护等保护装置，操作简单，定位准确，可实现手控或远程控制。

技术参数：

吊杆体长度：0~20m

吊点数：4~6个

升降速度：0.18m/s

提升荷载为：200kg~600kg

控制方式：点控或远程控制

运行噪音：≤50dB

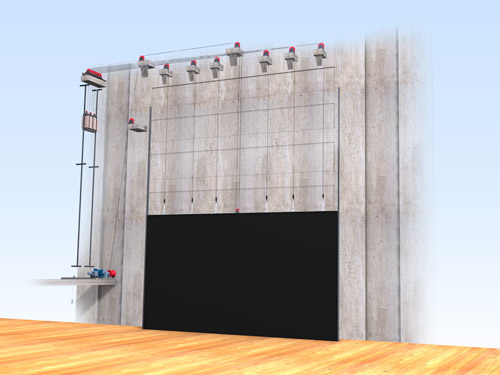

4.刚性防火幕

防火幕是剧场的安全防火专用设备，设置在舞台建筑台口内侧以及主席台与后舞台之间，是舞台与观众厅隔离的金属屏障。

当剧场发生火灾时，该防火幕在电源切断的情况下，拉开手闸即可自由下降，幕体能迅速而安全地降落到地面，切断火势产生的大量烟雾热气狼的蔓延，及时地保护观众和演员的疏散，将剧场设备的损失降到最低限度。

防火幕由幕体、导轨、平衡重、驱动装置、阻尼装置等组成，耐火极限符合国际通行标准及国内有关防火规范。驱动装置由电动机、减速器、制动器、卷筒、机械式手动释放装置等组成。双速阻尼缸及驱动装置的设计使剧场发生事故时（即使完全断电时）防火幕也能靠自重阻尼落幕。在防火幕的两侧设有运行导轨、信号装置，并设置警示和蜂鸣器。幕体四周与建筑墙体有密封，释放下降阻尼装置的阻尼力，阻尼位置可调。

紧急情况下，打开防火幕释放装置，幕体在50S内，靠重力下降关闭台口；当距舞台面2.5M时自动开启阻尼装置，幕体减速下降，减速落幕时间不小于10S。

技术参数：

下降速度（液压阻尼自动变速）：＞2.5m时0.1m/s(20s)，＜2.5m时0.35m/s(16s)，＜0.35m时0.05m/s(4s)

耐火极限： ＞90分钟

提升速度：0.1m/s

电动机功率：3.0KW

抗水平风压：＞40kg/m²

下降总时间：＜45s

                                                            舞台吊挂系统

5.对开LED显示屏

对开LED显示屏按传动方式分液压传动、丝杠传动、水平牵引传动等几种，广泛使用于各种剧场、礼堂、夜总会等表演场所。

对开LED显示屏主体采用钢结构制作，上下均有滑行轨道、沟槽导向轮，辅助屏体做开合运动，对开时运行稳定性好。

采用PLC数字化控制系统，对开LED显示屏传动精确，合并缝隙控制在3mm以内。操作简单，并具有自锁功能，安全性好，可以点控或远程控制 。

技术参数:

载荷：根据现场实际而定

运行速度：0~18m/min（可按客户要求调节）

合并间隙：＜3mm

静载荷：400 kg/m²

动载荷：300 kg/m²

运行噪音：≤50dB

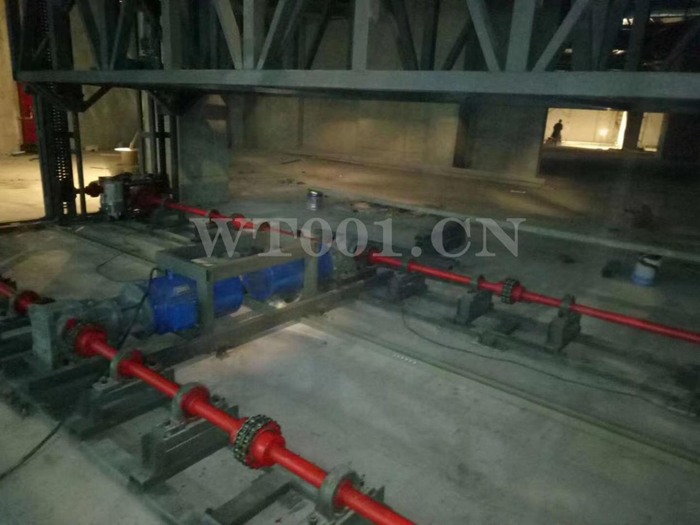

                                                                            升降底座

(三)台下舞台机械

1.伸缩舞台

伸缩舞台广泛使用于影剧院、歌舞厅、时装表演厅、商务会所、多功能厅等娱乐场所，为了扩大台面、增加娱乐气氛，舞台能够从主舞台下伸出来，并抬平与主舞台一个平面，让表演者有更大的表演空间，更接近于观众，达到各种特殊效果；不用时，舞台能缩回到主舞台里面，增加观众席使用面积。

伸缩舞台按工作性能分为单级伸缩舞台、多级伸缩舞台、伸缩抬平舞台等几种，采用齿轮齿条或链条传动机构，既能实现伸缩，又能自动与主舞台抬平，传动精度高，定位准确，运行平稳。导向系统采用多个导向轮导向，保证伸缩舞台严格沿轨道运行，不会发生跑偏现象；支撑系统用多个硫化橡胶轮支撑台体，在地面上运行，运动平稳，噪音低，橡胶轮不会损坏地面；减震处理采用蓄能器，减小振动，舞台升降时台体平稳、噪音低；控制系统采用按钮操作，可在任何位置停，设有电器保护和机械保护双保险。

伸缩抬平舞台缩回时，舞台自动下降，然后缩回到主舞台内；舞台伸出时，根据演出需要可抬平也可不抬平。伸缩舞台抬平后与主舞台同时铺设木地板，保证伸缩舞台与主舞台在同一平面。四周边缘封板，舞台抬平后，四周看不到内部设备，效果既美观又大方。

技术参数：

主舞台原始高：≥450mm

运行速度：0.1m/s

升降速度：0.01~0.1 m/s

静载荷：400 kg/m²

动载荷：300 kg/m²

运行噪音：≤50dB

2.旋转舞台/旋转展台

旋转舞台/旋转展台广泛应用于展览展示场馆、影剧院、多功能厅、演播厅等文化娱乐场所，按传动方式可分为摩擦式旋转台、链条式旋转台、齿销式旋转台，按结构形式可分为鼓筒式旋转台、嵌入式旋转台、可移动旋转台、升降旋转台等。

摩擦式旋转舞台/旋转展台采用独特设计的，主动机构可以确保在圆上每一点的接触精度相等和驱动力相等。摩擦传动与销齿传动、其他传动相比有其突出的优点，可以补偿接触间隙和磨损间隙，从而就避免了设备运转带来的噪音和抖动。

销齿传动技术的旋转旋转舞台/旋转展台设备结构合理、技术先进。销齿传动方式机械效率高、传动比准确、噪音小、运行平稳、寿命长、维护方便。产品运行平稳不抖动、无噪音、使用寿命长。采用先进的变频调速技术，调速范围1~240分/圈，使产品更趋于完美。

大型组合旋转舞台/旋转展台是在鼓型大转台内复合多条机械升降台和升降小转台的组合式舞台机械设备，可实现旋转中有升降、旋转中有台阶、旋转中有转动的艺术效果。

旋转舞台/旋转展台采用无级调速，可调控正反转，运行平稳、噪音低、定位精确，安全可靠。

技术参数:

运行速度：0~2rpm（按客户要求，变频调速）

静载荷：400kg/m²

动载荷：300kg/m²

运行噪音：≤50dB

3.旋转餐厅

旋转餐厅、旋转观光台是高层建筑物上的餐厅、观光厅、娱乐厅等环形建筑的配套设施，在旋转运动中能够多角度、全方位地鸟瞰城市景观、观赏田园风光及自然景观等。

旋转餐厅采用销齿传动技术的旋转平台设备结构合理、技术先进，机械效率高、传动比准确、噪音小、运行平稳、寿命长、维护方便。产品采用先进的变频调速技术，调速范围35~240分/圈，运行平稳不抖动、无噪音、使用寿命长。

整体建筑结构简单，产品不需要设备层(地面距转台面仅300mm)，不仅减少了土建投资，而且节省高层空间。

技术参数：

动载：300~350kg/m²

静载：500kg/m²

外径：10~65m

旋转速度：35~240分/圈（变频调速）

功率：0.55~3.0KW

平行度：≤5mm

圆整度：≤8mm

运行噪音：≤50dB

4.升降舞台

升降舞台能使舞台在不同高度的平面、台阶之间变化，使大型布景、舞台区间在演出中多次快速变换，增强表演效果，是舞台机械的重要组成部分。舞台的升降设有导向装置，保证舞台升降时不倾斜，能承受车台运行时的水平载荷；并设置升降锁紧装置、边缘安全保护装置。

升降舞台按使用性能分为单级升降舞台、多级升降舞台、升降旋转舞台、组合升降平台等几种，按传动方式分为液压传动、齿轮齿条传动、丝杠传动、刚性链传动、钢丝绳传动等几种。

安全保障系统安装超载检测装置、上下行程限位保护装置及越程保护装置、全部控制系统由台下舞台机械控制台采用安全电压集中控制。

技术参数：

升降行程：根据用户要求

升降速度：0.01m/s~0.1m/s

静载荷：400kg/m²

动载荷：300kg/m²

径向定位精度：≤3mm

水平间隙：≤5mm

运行噪音：≤50dB

5.升降乐池

升降乐池是大中型剧场、礼堂、音乐厅等场所必备的舞台机械设备，设置在舞台前沿部，由升降台架、钢结构框架、导向装置、驱动装置、电气控制系统组成。设有导向装置，保证舞台升降时不倾斜，并能承受车台运行时的水平载荷；并设置升降锁紧装置、边缘安全保护装置。

按传动方式分丝杆式升降乐池、液压式升降乐池、链条式升降乐池等，通过升降机构将台架升至舞台台面、乐池底部及观众席标高，改变舞台造型，将舞台分割成乐池区、增扩表演区、增扩观众席用。

升降乐池基本功能：

（1）当乐池降到舞台最低点时，作为乐队演奏的乐池来使用的；

（2）当乐池上升到与观众厅地面高度时，可以扩展观众席面积；

（3）当乐池上升到舞台台板高度时，舞台便成为一个半伸出式舞台，表演区向前移，使演员与观众更接近。

技术参数：

升降行程：根据用户要求

升降速度：0.01m/s~0.1m/s

静载荷：400 kg/m²

动载荷：300 kg/m²

径向定位精度：≤3mm

水平间隙：≤5mm

运行噪音：≤50dB

                                                                              乐池

6.弹簧舞台

弹簧舞台俗称钢化玻璃弹簧舞台、水晶弹簧舞台、地颤舞台，因其晶莹剔透的品质以及台下灯光变化的迷幻感觉，也被称为钻石舞台、水晶舞台，是当前迪吧、酒吧、夜总会、演艺广场等时尚的娱乐场所不可缺少的亮点之一，日渐散发出它别致的魅力！

弹簧舞台由钢结构台面、水晶颤动台面、专用弹簧及安全保障系统组成，结构部分按现场情况可采用“#”型或“*”型。玻璃板面根据需要可以加工出多种效果（如：梦幻玻璃、水晶玻璃、磨砂玻璃、艺术玻璃等形式），有很好的装饰效果，且具备一定的质感和档次；再是玻璃板下面的灯光使地板灯光色彩变化丰富（如：LED灯泡、LED灯管、专业特效灯光等形式），既美观又具有动感，完全符合娱乐场所的活跃气氛。

声控弹簧舞台：由程控或声控来控制舞台的动作节奏和幅度，台面自动围绕台面中心点做环状波浪型起伏 运动，给人一种激情欢快的感觉。根据客户需求可以做成摇摆型声控弹簧舞台、波浪型声控弹簧舞台等。

双弹簧的弹簧舞台：人少的时候软弹簧受力，弹性较好；人多的时候，硬弹簧也开始受力，在这种双弹簧 同时受力的情况下，也能保证有足够的弹性。

技术参数：

上下行程：15~65mm

原始高度：250~350mm

静载荷：400 kg/m²

动载荷：300 kg/m²

倾角：1.5°

(四)栅顶葡萄架

栅顶葡萄架是舞台上重要的结构，承受所有设备吊点的荷载及承载部分设备驱动机的荷载，检修和维护设备的平台的作用。

根据剧场结构的特点和剧场功能及所需舞台机械品种数量的不同，葡萄架的结构形式也不一样。葡萄架从栅顶要求分为满铺式和马道式两种：满铺式是栅顶上铺满踏板，马道式是在有安装设备的地方和经常需要维修设备的地方设计马道，其余地方不铺踏板。葡萄架主要由吊点梁、主龙骨、次龙骨、吊杆组件、拐角 梁、踏板、马道栏杆等组成。

葡萄架上的荷载由吊点梁荷载、葡萄架自重、栅顶动荷载组成，其结构设计首先根据受力特点初步确定主要材料的尺寸，接着进行详细设计计算，完成葡萄架的结构形式的确定。确定葡萄架的结构形式之后，可根据所需设备的平面布置图以及每台设备的技术参数绘制受力布置图，然后对其进行受力分析，初步选定主要结构件的材料尺寸；选取受力最不利的危险端面，适当的简化受力，建立最接近实际的力学模型；然后对其进行校核，对于设备吊点滑轮对称布置的吊点梁不做局部稳定性验算，否则对吊点梁做局部稳定性验算，必要时进行加固处理。

剧场舞台屋顶从使用材料分为：钢筋混凝土和钢网架；从外形分为：长方形，圆形，扇形，曲面形，斜面形等。屋顶的外形是根据剧场整体结构造型的需要而设计的，不管屋顶的形状怎样变化，实现剧场功能的目标是一致的，葡萄架上的吊点梁必须垂直与台口方向并且须满足行程要求的高度放置。通过吊杆将葡萄架以及绝大部分设备的荷载传递给屋顶梁或钢网架，通过不同的连接形式来满足葡萄架的要求。葡萄架从形式上分为单层和两层，单层是吊点梁和栅顶马道在同一层，两层结构是吊点梁和栅顶马道位于不同的标高。

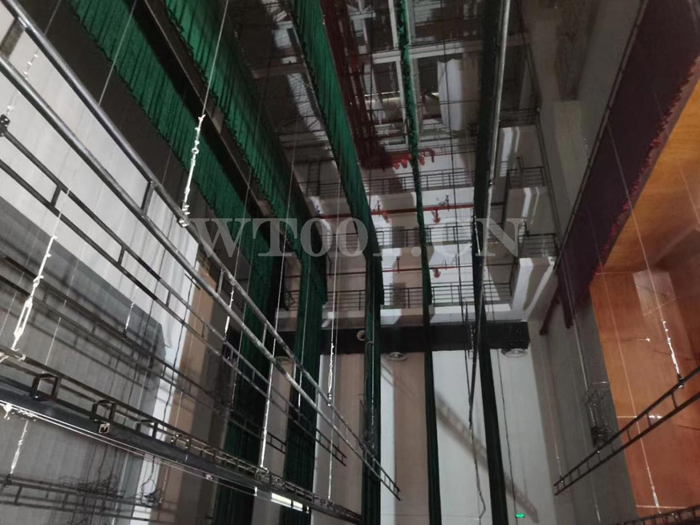

                                                                                葡萄架下的吊杆

(五)控制系统

1.电脑吊挂系统控制台主要性能特点：

✧控制系统采用闭环工业总线冗余式设计，安全可靠、技术先进、使用简单、便于维护；

✧系统电磁兼容性好，不干扰灯光设备，系统具有可靠的抗干扰抑制措施；

✧对单个吊杆控制、任意数量吊杆同时集控及程控，具备场景记忆功能；

✧模拟演播室现场实际吊杆布局的图形化界面显示；

✧可监控吊杆电机的工作状态，包括：电源、电压、控制信号、超载、松断绳、冲顶、同步、运行高度、位置等信息，故障时自动报警提示；

✧吊挂系统工作状态参数自动记录、自动统计分析管理、方便使用和维护；

✧控制系统配备严格的防误操作功能及带密码的权限功能。

                                                                            舞台吊挂系统

2.手动吊挂系统控制台主要性能特点：

✧模拟演播室现场实际吊杆布局 的专用吊挂系统控制台，性能稳定可靠；

✧采用ROM信号，双向传导，既控制吊挂设备，又接受其监控反馈信号；

✧兼容标准DMX512数字信号；

✧单独控制1吊杆或单点吊机，也可编组同时控制多台吊杆和单点吊机；

✧可选吊挂监控系统，用于显示吊杆的电源、电压、吊杆高度、限位状态等参数，故障时报警提示。
